La compensation du retour élastique est l’un des plus grands défis de l’industrie automobile, où des matériaux de haute technologie, tels que les aciers à haute limite élastique et l’aluminium, sont de plus en plus utilisés. Des pièces embouties à partir de ces matériaux sont plus sujettes au retour élastique que des pièces fabriquées à partir d’un acier traditionnel. Le retour élastique modifie la forme finale de la pièce et nécessite donc une compensation entraînant donc une augmentation des coûts de fabrication.
Pour relever ces défis, la simulation d’emboutissage est appliquée dans l’ingénierie moderne. Dans le passé, l’accent était mis sur l’étape du dessin lors de l’analyse des fissures et des plis. Ces dernières années, cependant, des exigences de qualité plus élevées, notamment la précision géométrique, doivent être vérifiées. En particulier, la vérification du retour élastique et sa contre-mesure, la compensation du retour élastique, sont effectuées régulièrement dans l’ingénierie des carrosseries automobiles. L’expérience a cependant montré que la compensation du retour élastique n’est pas une tâche facile.

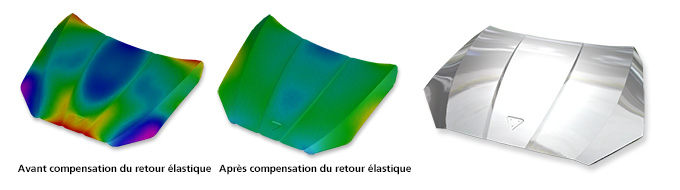

La compensation du retour élastique, contre-mesure du phénomène de retour élastique, est réalisée au cours de la phase de développement de l’outil afin d’améliorer la qualité de la pièce emboutie avant la phase de mise au point. La compensation des surfaces d’outils se fait dans la direction opposée du retour élastique, tout en appliquant les mêmes valeurs. Les algorithmes les plus modernes réalisent la compensation en seulement quelques minutes et la géométrie de l’outil compensé peut être utilisée automatiquement comme donnée d’entrée pour la simulation suivante. Avec un minimum de boucles d’optimisation, il est possible d’obtenir un outil compensé permettant de produire des pièces dans les tolérances souhaitées. La compensation du retour élastique permet de réduire de façon considérable les délais et les coûts d’ingénierie et de mise au point.
