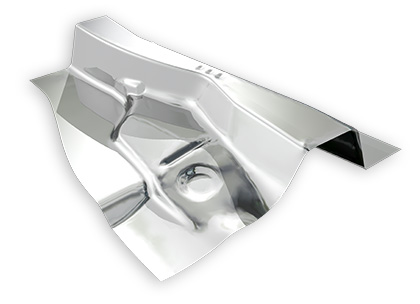

Les joncs sont utilisés pour contrôler l’avalement au cours de l’opération d’emboutissage et permettre d’obtenir le process de formage optimal d’une pièce, sans rupture ni pli. La position, la longueur et la force des joncs sont modifiés au cours du process de conception afin de produire une pièce emboutie optimale en utilisant un minimum de matière. L’utilisation intensive des joncs et de nombreuses modifications nécessitent le développement d’un modèle de jonc efficace pour les simulations d’emboutissage.

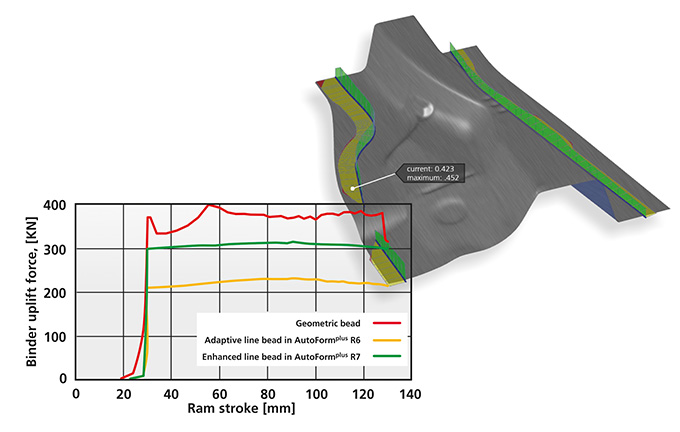

Le nouveau modèle de jonc linéaire développé spécialement dans AutoFormplus R7 offre d’importantes améliorations par rapport au modèle de jonc linéaire adaptatif développé dans AutoFormplus R6. Le nouveau modèle développé permet une meilleure approche pour estimer l’effort d’ouverture du jonc ; il tient compte de plus grands efforts d’ouverture et représente de façon plus réaliste les effets des joncs. De plus, ce modèle met à jour de façon continue la déformation réelle au cours de la simulation à partir des conditions du process en cours. Ces améliorations importantes augmentent la précision de la simulation au niveau des effets des joncs. Ce nouveau modèle de jonc linéaire permet une simulation plus proche de la réalité. Les efforts d’ouverture du serre-flan prévus avec AutoFormplus R7 sont plus comparables à ce que l’on retrouve en pratique et aux résultats calculés avec les joncs géométriques.
